九游会j9真人游戏第一品牌机床加工中心配置

★控制系统标准配置:北京凯恩帝KND2000M4、
可选配置:台湾新代 、日本发那科、 日本三菱、 德国西门子
★主轴单元:台湾健椿隆(可选配 直联、12000转、中心出水)
★滚珠丝杆:台湾律庭(加长锁紧螺母,延长丝杆使用寿命)
★轴承:日本NSK、德国FAG
★刀库:台湾斗笠式刀库、圆盘(机械臂)刀库
★导轨:硬轨为高频淬火处理,滑动面贴塑,Y向4轨道,高刚性、重切削。
线轨为台湾上银滚柱线轨,轨道宽45mm、满足客户速度快、精度高的要求外,还可以强力切削。
★电气元件:法国施耐德
★气动元件:台湾亚德客
一、加  工  中  心  之  光  机  的  选  用

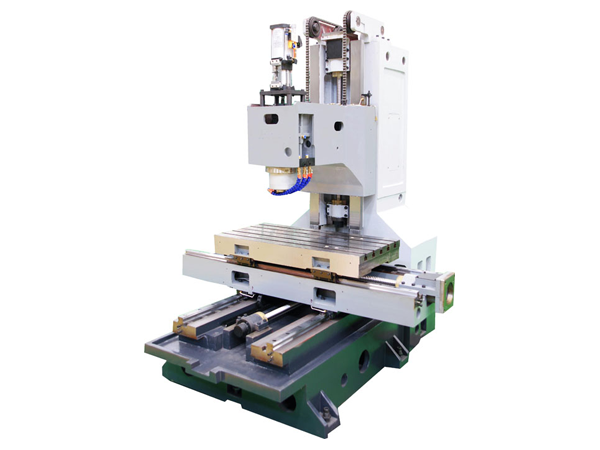

加工中心之光机的选用


★机床底座、立柱、主轴箱体、十字滑台、工作台等基础件采用高强度消失模铸

造成型技术,内部金相组织稳定,确保基础件的高稳定性。
★铸件结构经过机床动力学分析和有限元分析,使其几何结构更加合理,与加强

筋的恰当搭配,保证了基础件的高刚性。
★宽实的底座,加宽加长的床鞍、负荷全支撑的设计,结构符合材料力学的先进

设计理念,确保机床在强力切削及加工时重负载的能力。
二、 加  工  中  心  之  主  轴  的  选  用

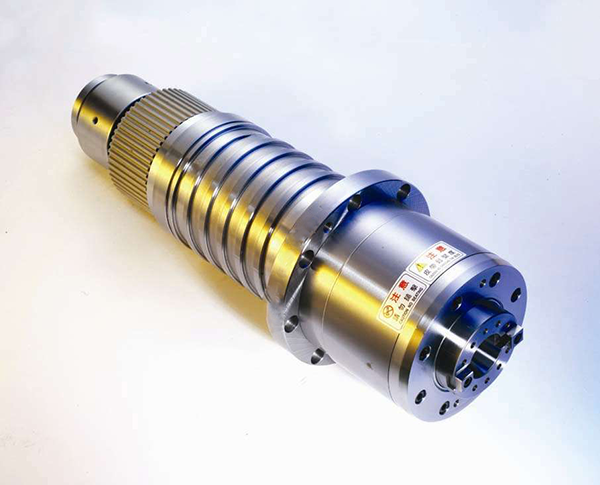

加工中心主轴


★高刚性、高精密主轴:采用原装台湾主轴。
★主轴电机通过高扭力齿形皮带传动,大幅减低传动噪音及热量产生
★主轴采用精密级日本NSK轴承,高速、高精密,可重切削,最高转速可达

8000r/min。
三、 加  工  中  心  之  丝  杆  的  选  用

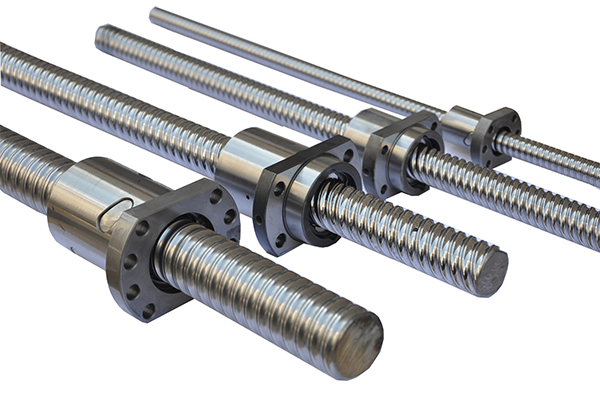

 加工中心丝杠


★采用台湾C3级高精密、高强度滚珠丝杠。丝杆属特殊定制为加长螺母,预紧力

可达为4.5T。
★采用进口高精度锁紧螺母,滚珠丝杠经预拉伸后,大大增加了传动刚性并消除

了运动时产生的热变形影响,确保了机床的精度。
四、 加  工  中  心  之  线  轨  的  选  用

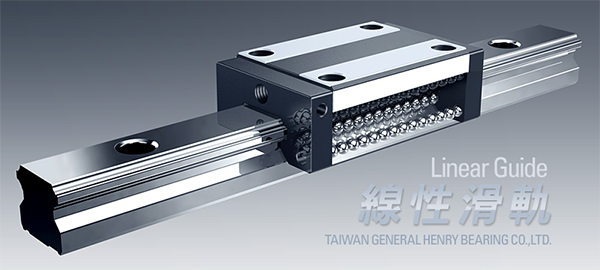

加工中心线轨


★X、Y、Z轴采用原装台湾上银滚柱重载导轨,线轨滑座属特殊定制为加宽加大处

理,特别是Z轴的滑座。
★滚柱重载线轨可以满足客户速度快、精度高的要求外,还可以强力切削,同时

也增加机床导轨的使用寿命等特性。
五、 加  工  中  心  之  轴  承  的  选  用

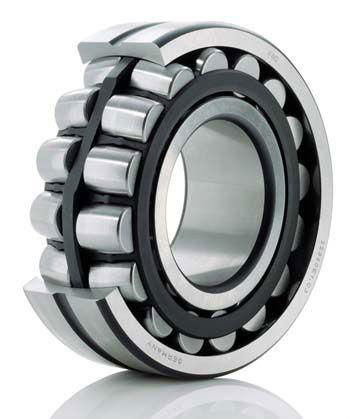

加工中心轴承


★NSK滚动轴承,一般由套圈、滚动体及保持架所构成。按其承受负荷方向可分为

,向心轴承和推力轴承。
★简化了进口轴承周围的构造,便于保养,检查。比较易于高、低温条件下的使

用。为了提高刚性,即使在负间隙(预负荷状态)也可以使用。
六、 加  工  中  心  之  刀  库  的  选  用

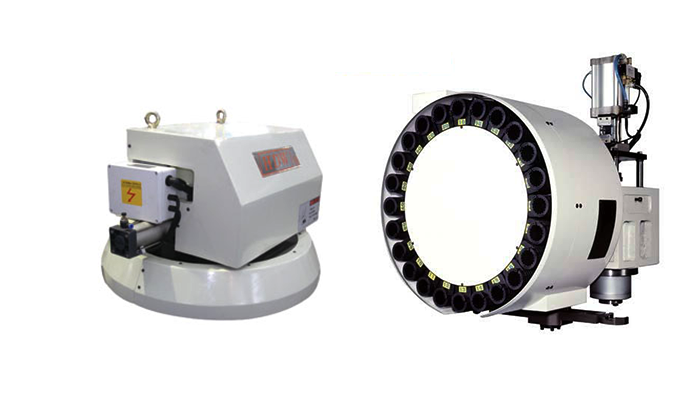

加工中心刀库


★斗笠式刀库:标配经济型,独创滚珠式凸轮机构,分割精度高。分离式持刀夹

同刀盘支撑,长期保持刀杆垂直度、间隙,取刀动作顺畅;
★圆盘刀库:可选配 机械臂换刀,点对点换刀仅1.9秒。
★满足自动化要求又提高了生产效率。
